Вывод S-video c DV6160ea на телевизор

Попался мне в руки ноутбук HP Pavilion DV6160ea с видео картой NVIDIA® GeForce™ Go 7400 и захотелось подключить его к телевизору для просмотра видео. Казалось бы, чего проще? На корпусе есть 7-pin разъем S-video – беру обычный 4-pin переходник на простой композитный RCA, включаю на вход ТВ и ... ничего. Какие-то движущиеся полосы. Ну что ж, не в первый раз с нахрапу фокус не получается. Гугл в руки и вскорости обнаруживается длинный топ на эту тему. А там находится линк на блог в котором сказано, что удалось вывести картинку на ТВ, подключив синий провод переходника. Стало ясно что проблема в несовпадении ножек разъема. Еще один поиск вывел на статьи в Википедии и Pinouts Guide из которых стало ясно что, как всегда, у каждого производителя свои стандарты. Поэтому пришлось найти сервис-мануал от ноутбука DV6160ea и в нем распиновку S-video разъема.

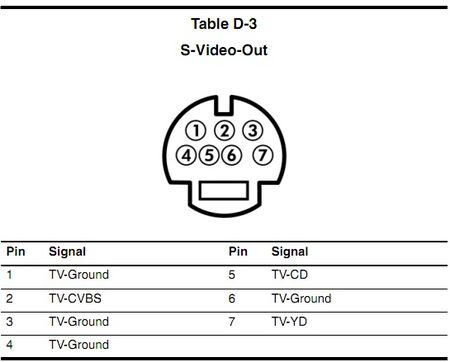

S-video разъем

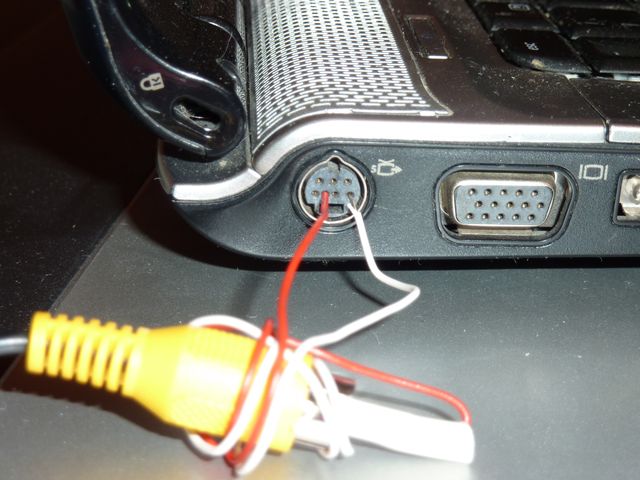

Для проверки сделал пробное подключение и убедился что теперь компьютер опознает подключенный телевизор и выводит на него картинку.


Тест подключения

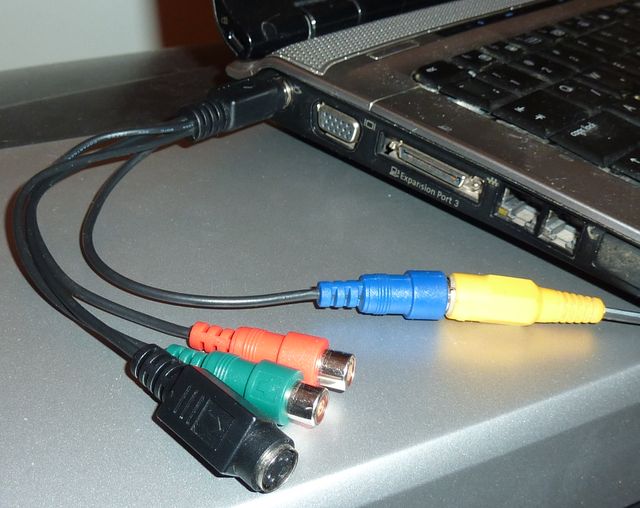

Поскреб по сусекам в поисках подходящего компонентного переходника и нашел тот самый, с синим проводом от 5-й ножки разъема.


tvcable

Получилось очень лохматое но работающее соединение. Теперь надо искать способ выполнить его более эстетично, но это как всегда, отложу на потом.
